CompactLogix

Документация

CompactLogix — это небольшой контроллер Logix для семейства ввода/вывода Compact I/O. Имея ту же вычислительную мощность, что и процессор ControlLogix, CompactLogix CompactLogixможет выполнять приложения по управлению с высокой производительностью. Он идеально подходит для системы специализированного управления любого рода, и, благодаря встроенному порту, обеспечивающему возможность соединения с ControlNet, EtherNet/IP и DeviceNet, он легко интегрируется в большие архитектуры управления.

CompactLogix разработан для применения решений Logix в приложениях нижнего и среднего уровней управления. Как правило, приложения такого уровня имеют небольшое число входов/выходов и ограниченные возможности связи. Контроллер 1769-L31 имеет два последовательных порта связи. Контроллеры 1769-L32C и 1769-L35CR имеют интегрированный порт ControlNet. Контроллеры 1769-L32E и 1769-L35E имеют интегрированный порт EtherNet/IP.

  • Компактные размеры и конструкция без рэков обеспечивают действительно масштабирумое и модульное конструктивное решение
  • Полный многофункциональный набор инструкций Logix
  • Встроенные порты ControlNet, EtherNet/IP, последовательные порты и возможности соединения с DeviceNet
  • До 30 локальных модулей Compact I/O
  • Расширенное многопользовательское редактирование в режиме он-лайн.


Минимальная система может содержать только отдельный контроллер в одном банке модулей ввода/вывода и простую связь. Несколько контроллеров могут связываться через сеть и разделять данные:

  • нескольких контроллеров, объединенных сетью
  • ввода/вывода на множестве платформ, расположенного в нескольких местах и подключенного, как максимум, к трем отдельным банкам модулей ввода/вывода

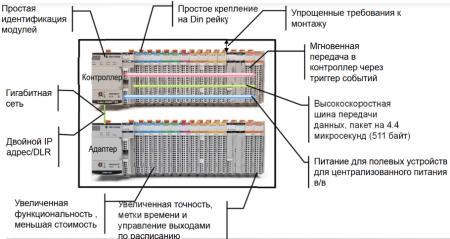

Выбор модулей Compact I/O

В качестве локального ввода/вывода для системы CompactLogix могут использоваться модули 1769 Compact I/O. Устанавливаются модули либо двумя монтажными винтами на панель, либо на DIN-рейку. Модули механически крепятся друг с другом с помощью защелки «tongue-and-grove» и имеют интегрированную шину связи, которая проходит от модуля к модулю через подвижные разъемы.
Каждый модуль ввода/вывода имеет встроенную съемную клеммную колодку с защитной крышкой для подключения датчиков ввода/вывода и исполнительных устройств. Клеммная колодка располагается за дверкой на передней панели модуля. Провода к контактам ввода/вывода могут подводиться снизу модуля.



Выбор локального или удаленного (распределенного) ввода/вывода

В дополнение к локальным входам/выходам, контроллер CompactLogix может управлять и удаленным (распределенным) вводом/выводом через:

  • EtherNet/IP с помощью контроллера 1769-L32E или 1769-L35E
  • ControlNet с помощью контроллера 1769-L32C или 1769-L35CR
  • DeviceNet с помощью модуля сканера 1769-SDN

Хотя локальный ввод/вывод может быть дешевле и легче в настройке, использование удаленного ввода/вывода дает:

  • большую гибкость при планировании Вашей системы
  • больше вариантов связи, к примеру, DeviceNet, ControlNet и EtherNet/IP
  • возможность настройки для удаленных модулей режима связи «только чтение» (listen only)



Как работают модули Compact I/O

Система CompactLogix использует модель производитель/потребитель (produser/consumer). Контроллеры, модули вывода и специальные модули производят и потребляют данные. Модель производитель/потребитель выполняет групповую передачу (multicast) данных. Это подразумевает, что несколько узлов могут потреблять (consume) одни и те же данные, в одно и то же время, с одного и того же устройства.

Контроллер непрерывно сканирует управляющую логику. Один скан — это время, необходимое контроллеру для однократного выполнения логики. И передача входных данных в контроллер, и передача выходных данных в модули вывода происходит асинхронно сканированию логики.
Все модули ввода/вывода в системе CompactLogix сканируются асинхронно со сканированием программы с частотой, настраиваемой RPI. Вы задаете одну частоту RPI для всего локального ввода/вывода во всех банках: 1 ms…750 ms для контроллеров 1769-L3xx.
Важно: CompactLogix не поддерживает удаление и установку модулей при включенном питании (RIUP). Когда питание системы CompactLogix включено, любое нарушение контакта между источником питания и процессором (например, удаление источника питания, процессора или модуля ввода/вывода) приведет к стиранию памяти процессора (включая программу пользователя).



Выбор сетевых коммуникаций

В дополнение к встроенным в процессорном модуле сетевым коммуникациям, могут использоваться дополнительные модули связи.

  • Каждый из контроллеров 1769-L32E и 1769-L35E имеет встроенный порт EtherNet/IP и встроенный последовательный (serial) порт.
  • Каждый из контроллеров 1769-L32C и 1769-L35CR имеет встроенный порт ControlNet и встроенный последовательный (serial) порт.
  • Контроллер 1769-L31 имеет два встроенных порта RS-232.

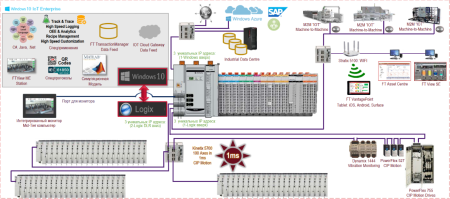

Открытая сетевая архитектура NetLinx

NetLinx Open Network Architecture — это стратегия Rockwell Automation по использованию открытой сетевой технологии для «сквозной» интеграции систем от верхнего уровня предприятия до уровня цеха. Все сети в архитектуре NetLinx — DeviceNet, ControlNet, EtherNet/IP — используют Общий Промышленный Протокол (Common Industrial Protocol), т.е. разговаривают на общем языке и пользуются универсальным набором сервисов связи. Архитектура NetLinx — часть интегрированной архитектуры (Integrated Architecture), позволяющей выполнить сквозное объединение всех компонентов системы автоматизации, от нескольких устройств в одной сети, до множества устройств во многих сетях, включая доступ в Internet. Она помогает Вам добавить гибкости, уменьшить затраты на установку и увеличить производительность работы.

  • EtherNet/IP — это открытый промышленный сетевой стандарт, поддерживающий неявную (implicit) и явную (explicit) передачу сообщений и использующий существующее коммерческое оборудование и физическую среду передачи сетей Ethernet.
  • ControlNet позволяет интеллектуальным, высокоскоростным устройствам управления разделять информацию, необходимую для супервизорного контроля, координации производственного комплекса, интерфейса оператора, дистанционной настройки устройств, программирования и поиска неисправностей.
  • DeviceNet предлагает недорогой, высокоскоростной доступ к данным оборудования от широкого диапазона полевых устройств и значительно сокращает потребность в проводах. Выбор сети Вы можете сконфигурировать свою систему для обмена информацией между различными устройствами, вычислительными платформами и операционными системами. Выберите контроллер CompactLogix с интегрированными коммуникациями или подходящее устройство связи для сети, удовлетворяющей Вашим нуждам:

Если Ваше приложение требует: Используйте эту сеть:
Выбирайте:
  • управление предприятием
  • настройку, сбор данных и управлениечерез единую высокоскоростную сеть
  • критичное по времени управление безустановленного расписания обмена
  • регулярную передачу данных
  • соединение с Internet/Intranet
EtherNet/IP
контроллер 1769-L32E,
L35Eконтроллер 1769-L31 с 1761-NET-ENI
  • высокоскоростную передачу критичных повремени данных между контроллерами иустройствами ввода/вывода
  • детерминированную и периодическуюдоставку данных
  • резервирование кабельной системы
  • встроенную безопасность (intrinsic safety)
  • резервирование контроллера(redundancy)
ControlNetконтроллер 1769-L32C,
L35CR
  • подключение устройств нижнего уровняпрямо к контроллерам в цеху, минуямодули ввода/вывода
  • передачу данных по мере необходимости
  • больше диагностики для расширенногосбора данных и обнаружениянеисправностей
  • меньшего числа проводов иуменьшенного времени ввода вэксплуатацию, чем традиционная система
DeviceNet
сканер 1769-SDN
интерфейс 1761-NET-ENI
адаптер 1769-ADN
  • модемы
  • супервизорное управление и сбор данных (SCADA)
последовательную (serial)
встроенный последовательный порт на всех контроллерах CompactLogix
  • подключение к существующим сетям DH-485
 встроенный последовательный порт с1761-NET-AIC
