Часто задаваемые вопросы

Коммерческие вопросы

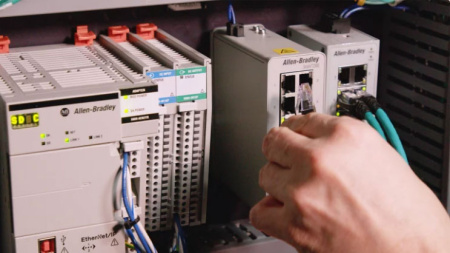

Что такое Ethernet/IP?

EtherNet/IP означает ‘Промышленный протокол Ethernet’. Это открытый промышленный сетевой стандарт, который использует стандартные микросхемы Ethernet и физическую среду передачи информации. Технология EtherNet/IP развилась благодаря высокому спросу на приложения по управлению через Ethernet. Этот стандарт также берет за основу требования промышленного управления по функциональной совместимости различных продуктов по управлению через Ethernet.

EtherNet/IP является открытой сетью, так как использует стандарт Ethernet IEEE 802.3, набор протоколов TCP/IP, Стандартный промышленный протокол (Common Industrial Protocol – CIP), а также информационный протокол и протокол ввода вывода в режиме реального времени, которые используют сети DeviceNet и ControlNet.

Кто регулирует протокол EtherNet/IP?

Весной 1998 года Международная специальная группа ControlNet (ControlNet International Special Interest Group – SIG) разработала способ для использования открытого и широкораспространенного прикладного уровня, используемого совместно сетями ControlNet и DeviceNet через сеть Ethernet. Используя эту технологию, ControlNet International (CI), Industrial Ethernet Association (IEA) и Open DeviceNet Vendor Association (ODVA) утвердили EtherNet/IP в марте 2000 г. – стандарт для автоматизированных предприятий, который регулирует этот общий протокол уровня приложений в сетях Ethernet. Открытый протокол предоставляет пользователям Ethernet как явную (информационную), так и неявную (управляющую) службу обмена сообщениями.

Как сеть EtherNet/IP согласуется с архитектурной концепцией NetLinx?

EtherNet/IP создана на базе стандартного промышленного протокола (Common Industrial Protocol – CIP), служащего для обмена сообщениями ввода/вывода в режиме реального времени и информационными сообщениями в сетях DeviceNet и ControlNet. CIP предоставляет общий прикладной уровень между сетями, который не зависит от физической среды передачи информации. Эта независимость позволяет осуществлять прямую маршрутизацию сообщений CIP по сетям EtherNet/IP, ControlNet и DeviceNet.

В зависимости от требований вашего приложения, сеть EtherNet/IP может быть автономной, или объединенной с сетью DeviceNet или ControlNet для предоставления дополнительных информационных служб и служб управления. Это многообразие обеспечивает гибкость в управлении и установке, что дает наилучшие возможности по управлению с минимальными инженерными усилиями.

Будет ли ControlNet вытеснен EtherNet/IP?

Нет. Сеть EtherNet/IP предоставляет нашим клиентам иные возможности для сетей управления. Сеть EtherNet/IP дополняет совершенное решение по управлению от Rockwell Automation, удовлетворяя потребности клиента, которые не ограничиваются нашими существующими архитектурами ControlNet и DeviceNet. С введением сети EtherNet/IP, наши клиенты теперь имеют совершенное решение по управлению для удовлетворения любых потребностей.

Следуйте этим инструкциям:

  • Если приложение требует быстрого обновления информации ввода/вывода, резервирования устройств и среды передачи информации, и/или установки в опасных условиях, используйте сеть ControlNet.
  • Если приложение требует соединения нескольких продуктов уровня физических устройств к одной общей магистрали сети, используйте сочетание сетей EtherNet/IP и DeviceNet, или ControlNet и DeviceNet.
  • Если приложение требует возможности для сочетания коммерческой и промышленной технологии, а также подключения напрямую к системам для решения коммерческих задач, используйте EtherNet/IP.
Каковы основные преимущества сети EtherNet/IP?
  • Сеть EtherNet/IP предоставляет все возможности CIP
  • Позволяет большому количеству информации, данным по конфигурированию и данным ввода/вывода обращаться по единой высокоскоростной сети
  • Позволяет клиентам тесно связывать технологические операции с корпоративными операциями

Способствует сокращению расходов по техническому обслуживанию благодаря повторному использованию имеющихся сетевых ресурсов и средств.

  • Позволяет коммерческим и промышленным технологическим уровням существовать в единой сети.

В дополнение к перечисленным преимуществам, сеть EtherNet/IP предоставляет дополнительные возможности по высокоскоростной передаче данных, а также поддержку стандартных сетей и протоколов Ethernet, а именно TCP/IP, HTTP.

Каковы самые глубокие заблуждения относительно сетей EtherNet/IP?

Самые глубокие заблуждения относительно сети EtherNet/IP проистекают из общих представлений сетей Ethernet (например, корпоративных сетей и Интернет) и широко-распространенных суждений о возможностях Ethernet. Рассмотрим следующие заблуждения:

  • Сеть Ethernet 10Мбит/сек, будет работать вдвое быстрее сети ControlNet 5Мбит/сек, а 100Мбит/сек будет в десять раз быстрее сети Ethernet 10Мбит/сек. На самом деле в этом утверждении два заблуждения.
    • Первое: сеть Ethernet не может планировать график доставки данных и не может обеспечить доставку пакета точно по времени, как это происходит в сети ControlNet.
    • Второе: утверждение о том, что сеть Ethernet 100Мбит/сек будет в десять раз быстрее сети Ethernet 10Мбит/сек является неверным. Скорость сети – это только один из многих факторов, которые определяют общее время доставки данных. Другие факторы, как например, скорость обработки и скорость передачи данных играют значительную роль в общей производительности сети. Также, определенные возможности по коммутации и маршрутизации могут повысить производительность, надежность и эффективность сети. Эти возможности включают:
      • Отслеживание адресов изменения данных IGMP (IGMP snooping)
      • QOS (установка приоритетов фреймов)
      • Ограничение скорости
      • Зеркальное отображение порта (для диагностики)
      • Поддержка простого протокола управления сетью (SNMP)
      • Группообразование и виртуальные сети (VLANs)
  • Сетевые системы EtherNet/IP будут дешевле, чем системы других сетей управления. Это заблуждение проистекает из ощущения дешевизны продуктов Ethernet. Это правда, что стоимость технологии Ethernet постоянно уменьшается благодаря увеличивающемуся спросу, но эта экономия затрат не может быть полностью распространена на промышленные установки Ethernet. Это особенно касается случаев, когда необходимо осуществлять управление.
  • Во-первых, промышленное оборудование требует определенного уровня вовлечения в производственную деятельность для управления оборудованием предприятия. Во-вторых, оборудование предприятия имеет более высокий уровень электромагнитных помех, чем в офисных помещениях. Помехи особенно критичны для управляющего оборудования в сетях Ethernet 100Мбит/сек, таким образом, оптоволоконная передающая среда всегда используется в качестве альтернативного решения.

В дополнение к электромагнитным помехам, управляющее оборудование Ethernet/IP требует коммутации аппаратных средств с дуплексной передачей данных во избежание перекрытия пакетов. Исключение перекрытий обеспечивает согласование доставки пакетов.

  • Сети EtherNet/IP имеет возможности сетей DeviceNet и ControlNet. Не смотря на то, что некоторые возможности и преимущества сетей DeviceNet и ControlNet распространяются на сеть EtherNet/IP, эти сложившиеся сети являются жизнеспособными решениями и будут таковыми являться в обозримом будущем. Сегодняшняя цена компонентов Ethernet не может соперничать с низкой стоимостью разработки устройств DeviceNet и стоимостью их компонентов. По мере того как производственные возможности снижают стоимость компонентов, появляется возможность для выпуска продуктов EtherNet/IP уровня физических устройств. Сеть ControlNet имеет свои преимущества над сетью EtherNet/IP, включающие планирование графика обновления информации ввода/вывода, резервирование и взрывобезопасность. Помните, что сети ControlNet, DeviceNet и EtherNet/IP используют единый протокол, и ключевым различием является физическая среда передачи информации. При использовании в приложениях с комбинированием или согласованием, они представляются пользователю как единая система, а данные могут быть выведены и просмотрены с любого места и в любое время без дополнительного программирования. Наилучшей рекомендацией в данном случае является выбор наиболее рентабельного решения с использованием необходимых устройств.
Какие типы приложений подходят для применения сетей EtherNet/IP?

Идеальными приложениями для сети EtherNet/IP являются приложения, где есть необходимость сочетания промышленных и коммерческих технологий в единой сети. А также приложения, которые имеют большое число узлов сети, приложения которые требуют прямое подключение к бизнес-системам, которые необходимо интегрировать напрямую в корпоративную инфраструктуру, и, наконец, приложения, которые требуют максимальной гибкости в отношении к быстродействию, топологии и пропускной способности.

Какие компании в настоящее время поддерживают сети EtherNet/IP?

Благодаря совместным усилиям организации ControlNet International (CI) и Ассоциации Изготовителей Устройств для Открытых Систем (ODVA), более 140 промышленных предприятий вступили в качестве членов в состав системы, объединяющей продукты EtherNet/IP. В дополнение к поддержке членов системы, более 280 представителей из более чем 180 компаний приняло участие в учебных семинарах по разработкам EtherNet/IP, и на данный момент, более 1 миллиона узлов по всему миру обслуживаются сетями EtherNet/IP.

Rockwell Automation выпустила семейство продуктов EtherNet/IP, и будет продолжать расширять свои предложения. Cutler Hammer, Mettler-Toledo Scale, Omron, Prosoft и многие другие поставщики оборудования для автоматизации производства и управления предлагают существующие продукты EtherNet/IP, или имеют их на стадии разработки.

На чем основываются продукты EtherNet/IP?

Продукты EtherNet/IP имеют основой несколько уровней функциональных возможностей. Продукт должен поддерживать по крайней мере одну из перечисленных функций.

Этими функциями являются:

  • Обмен информационных данных (Information-Based Data Exchange) – устройство способно отправлять и принимать данные с нестрогими требованиями по времени передачи, например, человеко-машинный интерфейс, загрузка/выгрузка программы, сбор данных в базе данных.
  • Обмен данными ввода/вывода между клиентами (Client I/O Data Exchange) – устройство может инициировать соединение ввода/вода данных с адаптером ввода/вывода, например, Logix PAC и интерфейсы EtherNet/IP, контроллеры CompactLogix со встроенным EtherNet/IP.
  • Обмен данными ввода/вывода между адаптерами (Adapter I/O Data Exchange) – устройство может быть настроено в качестве адаптера соединения ввода/вывода через клиентское устройство ввода/вывода, например, адаптеры FLEX I/O, POINT I/O.
Как я могу разрабатывать продукты EtherNet/IP?

Разработка адаптеров EtherNet/IP никогда не была простой. Пример кода разработчиков EtherNet/IP может быть загружен бесплатно с электронной страницы www.odva.org. Этот код займет сотни часов деятельности по разработке продукта. Разработанное благодаря объединенным усилиям ODVA и организации ControlNet International программное ядро является исходным образцовым кодом C++, который позволяет специалистам быстро и эффективно разрабатывать продукты EtherNet/IP. В дополнение, образцовый код содержит примеры приложений, анализатор трафика EtherNet/IP и документацию.

Какие продукты EtherNet/IP предлагает Rockwell Automation на сегодняшний день и в будущем?

Rockwell Automation полностью охватил технологию EtherNet/IP, и является активным поставщиком широкой линейки платформ и продуктов EtherNet/IP. На данный момент компания Rockwell Automation представляет контроллеры EtherNet/IP, устройства ввода/вывода, интерфейсы оператора, драйвера, промышленные компьютеры, сетевые мосты и web-модули. Другие устройства EtherNet/IP находятся на стадии разработки или будут предложены по завершению разработки спецификаций ODVA, включая продукты обеспечения безопасности и сервоприводы.

Какой уровень функциональной совместимости может быть достигнут между продуктами EtherNet/IP Rockwell Automation и продуктами EtherNet/IP других производителей?

Rockwell Automation понимает важность функциональной совместимости оборудования управления. Функциональная совместимость должна присутствовать не только внутри нашего семейства продуктов, но и должна распространяться на продукты EtherNet/IP других производителей, которые находятся и взаимодействуют в той же сети. CI и ODVA сделали существенные шаг как в обеспечении функционирования, так и взаимодействии продуктов EtherNet/IP.

Для повышения функциональной совместимости при обмене информации, все продукты продаваемые как устройства EtherNet/IP, сначала должны пройти независимую проверку на совместимость, предложенную как ODVA, так и рядом университетов по всему миру. После прохождения проверки, эти устройства могут использовать логотип о прохождении проверки на совместимость EtherNet/IP (EtherNet/IP Conformance Tested Logo). Для помощи производителям в данном процессе предложен ряд предварительно проверенных программных пакетов, включая EtherNet/IP Master Library, а также бесплатный образцовый код от ODVA & ControlNet International.

Для того, чтобы продукты были признаны EtherNet/IP совместимыми, они должны поддерживать по крайней мере одну функциональную возможность EtherNet/IP. EtherNet/IP совместимые продукты могут поддерживать сетевой обмен информационных данных, как например Allen-Bradley EtherNet/IP PLC-5, интерфейсный модуль программируемых логических контроллеров Ethernet (PLC Ethernet Interface Module) и процессор EtherNet/IP SLC 5/05. Продукты могут поддерживать обмен информацией и данными ввода/вывода через сеть, как например Allen-Bradley Logix PAC и модуль интерфейса EtherNet/IP и EtherNet/IP FLEX I/O (EtherNet/IP Interface and EtherNet/IP FLEX I/O module).

Сравнение затрат на сетевую систему EtherNet/IP и другие сетевые системы.

Существует много различных магистральных сетей и критерии их проектирования также очень широки. Некоторые спроектированы с целью дешевизны и простоты; некоторые спроектированы, чтобы быть неизменными; некоторые направлены непосредственно на конкретную производственную задачу как, например, сетевые шины.

Одной существенной проблемой является представление потребителей о дешевизне и простоте сетевых систем Ethernet. Это представление возникает из того факта, что продукты Ethernet широко используются в офисной коммерческой сфере деятельности. Общим заблуждением является то, что стоимость устройства снижается благодаря большим объемам продаж продукта. В чем недостаток этого толкования, так это в том, что продукты Ethernet для приложений по управлению должны учитывать факторы производительности и условия работы в которых они работают. Эти факторы снижают возможности по использованию имеющегося коммерческого оборудования.

В дополнение, так как продукты Ethernet изначально не были спроектированы для приложений управления, во избежание перекрытия пакетов и обеспечения согласованной доставки данных, требуемой в приложениях управления, рекомендуется использовать некоторые дополнительные компоненты аппаратных средств (например, коммутаторы). В чем технология Ethernet действительно помогает заказчикам экономить средства, так это в предоставлении возможности повторного использования существующих ресурсов Ethernet, информационных технологий и базы знаний. Долгосрочные капиталовложения в сеть могут быть сокращены благодаря повторному использованию средств технического обслуживания сети.

В дополнение, сеть EtherNet/IP является хорошим решением для компаний благодаря возможности прямого управления информацией предприятия с любой точки компании или даже мира. Подумайте о возможности экономии средств благодаря автоматической посылке заказа на электронную почту вашему поставщику ресурсов, когда материальные запасы начинают иссякать.

Как я могу получить дополнительную информацию по технологии EtherNet/IP?

Стандарт EtherNet/IP регулируется консорциумом, возглавляемым организацией ControlNet International (www.controlnet.org) и Ассоциацией Изготовителей Устройств для Открытых Систем (www.odva.org). С этих сайтов вы можете загрузить статьи, технические описания и бесплатные средства разработки EtherNet/IP.

Технические вопросы
Что такое CIP и как он относится к технологии EtherNet/IP?

CIP означает Стандартный Промышленный Протокол (Common Industrial Protocol). CIP – это открытый протокол управления в настоящее время используемый в сетях EtherNet/IP, DeviceNet и ControlNet. CIP является протокольно-независимым, что означает, что он может быть использован в различных сетях. Платформы ControlLogix, PLC-5, и SLC некоторое время включали в себя информационную часть CIP в своих продуктах Ethernet. Платформа ControlLogix и ее модули EtherNet/IP предоставляют информационные возможности и возможности управления. Эти возможности также включены в линии FLEX I/O и ControlLogix I/O, а также во многие продукты EtherNet/IP. Продукт EtherNet/IP – это любой продукт, который поддерживает информационную часть или информационную/управляющую часть CIP. В рамках этого определения, продукты EtherNet/IP PLC-5, процессор PLC-5 Processor модуля 1785-ENET Ethernet Interface Module, и EtherNet/IP SLC 5/05 являются только информационными продуктами EtherNet/IP, также как и модули 1794-AENT и 1756-ENBT.

Какие средства имеются для определения установочных требований, рабочих характеристик и рекомендаций по применению для сети EtherNet/IP?

Rockwell Automation понимает важность предоставления краткой и исчерпывающей системной информации нашим клиентам. Мы выпустили два очень важных издания по EtherNet/IP. Первое издание, “Руководство пользователя по установке и планированию сети EtherNet/IP” (EtherNet/IP Media Planning and Installation Manual) предоставляет подробное описание по выполнению установки. Второе издание, “Руководство пользователя по применению и работе EtherNet/IP” (EtherNet/IP Performance and Application Guide) представляет развернутые ответы касательно вопросов по системному проектированию и обеспечивает клиентов листами и диаграммами с рабочими примерами для помощи в точном определении решений для конкретных приложений с целью удовлетворения рабочих требований.

Какие программные средства требуются для настройки возможности управления через сеть EtherNet/IP?

Rockwell Automation смоделировала конфигурацию EtherNet/IP для управления в системе ControlNet. Модуль 1756-ENBT предоставляет возможности мостового соединения ввода/вывода через сети EtherNet/IP, подобно возможности мостового соединения модуля 1756-CNB в сети ControlNet. Настройте этот сетевой мост EtherNet/IP, используя средства установки параметров модуля в программном обеспечении RSLogix 5000.

Основное различие между конфигурированием ControlNet и EtherNet/IP – это программное обеспечение RSNetWorx. Так как сеть EtherNet/IP не поддерживает планирования графика доставки данных, для EtherNet/IP не требуется использование средства сетевого конфигурирования, такого как RSNetWorx. Исключение использования этого средства конфигурирования упрощает процесс настройки для устройств ввода/вывода в сети EtherNet/IP. Однако, RSNetWorx для продуктов EtherNet/IP является полезным для целей диагностики и мониторинга вашей сети EtherNet/IP.

Какие топологии сетей я могу использовать?

На заре технологии Ethernet, было предложено несколько типов топологий сети. 10Base2 и 10Base5 предоставляли топологию с толстой или тонкой кабельной линией. 10BaseT предоставлял звездообразную сеть. Для обеспечения этих возможностей, продукты Allen-Bradley Ethernet были спроектированы так, чтобы поддерживать все эти варианты физической среды передачи информации.

За годы, по мере того как технология Ethernet стала широко применяться, одна топология преобладала над другими. Сегодня более 95 процентов сетевых систем EtherNet имеют либо 100BaseT (витая пара), либо 100BaseF (оптоволокно) звездообразную топологию.

Это произошло благодаря трем ключевым факторам:

  • Звездообразная топология позволяет добавлять новые узлы без разрыва существующих сетевых соединений
  • Звездообразная топология легко адаптируема для больших сетевых систем
  • Наиболее важной особенностью звездообразной топологии является то, что благодаря использованию технологии коммутации (активная звездообразная топология), вы имеете возможность уменьшить пропускную способность сети путем преобразования больших растянутых сетей (например, сетей с шинной организацией) в меньшие подсети. Эта возможность является основной причиной, по которой мы рекомендуем использовать активную звездообразную топологию для приложений управления вводом/выводом.
Какой уровень детерминизма данных я могу ожидать и как я могу способствовать в обеспечении этого уровня детерминизма?

Многие приложения достигают циклические обновления в диапазоне одной миллисекунды используя дуплексную 100MBps инфраструктуру и управляемые коммутаторы.

Сеть Ethernet по сути является недетерминированной из-за механизмов контроля доступа к среде передачи данных, которые основаны на CSMA/CD. Алгоритм разрешения конфликтов Ethernet был разработан для осуществления распределенного доступа к совместно используемой среде передачи информации таким образом, что все станции имеют возможность использовать сеть. Если две станции пересылают информацию и в это время их сигналы конфликтуют, станции оповещаются о конфликте, после чего, они повторно планируют свои графики передачи данных. Для предотвращения других конфликтов, каждая станция выбирает случайный промежуток времени для повторной пересылки “битого” пакета.

В предыдущем сценарии невозможно определить промежуток времени доставки пакета, так как повторная передача основана на случайно выбранном промежутке времени. Наилучшим вариантом является минимизация или полное устранение конфликтов. Одним надежным способом для сокращения числа конфликтов является посылка только тех данных и на то устройство, для которого они предназначены, а также обеспечение двунаправленной связи, которая позволяет устройству отвечать без конфликтов с входящими пакетами. В сущности это то, что предоставляет коммутационная технология и дуплексная передача данных для сетевой системы. Использование коммутаторов и дуплексной передачи данных позволяет избежать случаев конфликта данных и обеспечить их устойчивую передачу. К сожалению, сетевая система на основе коммутаторов является более сложной и на текущий момент более дорогой, нежели система с шинной организацией. Хотя концентраторы могут обеспечить более эффективную связь внутри системы, они не регулируют конфликты данных и не могут предоставить детерминизм, необходимый для приложений управления или приложений со строгим ограничением по времени.

Какие сетевые кабели мне следует использовать?

Существует много факторов относящихся к оборудованию и факторов, касающихся вопросов монтажа, которые играют роль в выборе физической среды передачи информации. Наиболее важный фактор в выборе передающей среды – это понимание окружающей среды на вашем производстве. Коммерческие, готовые к использованию передающие среды Ethernet не могут обеспечить требуемую совместимость с некоторым очень шумным промышленным оборудованием, создающим помехи. Вопросы, касающиеся промышленного применения, возникающие при использовании любых других сетевых систем управления, играют такую же важную роль и в сетевых системах EtherNet/IP.

Как правило, чем выше скорость передачи данных, тем ниже уровень допустимого шума для сети связи. Чем больше ошибок в системе EtherNet/IP, тем больше сетевой трафик. При увеличении трафика растет и время отклика. Если ваше приложение требует малого времени отклика, должны быть приняты меры по минимизации ошибок из-за шума и других причин увеличения трафика. Для консультаций по этим и другим вопросам касающихся установки, Rockwell Automation создала “Руководство пользователя по установке и планированию сети EtherNet/IP” (EtherNet/IP Media Planning and Installation Manual).

Когда мне следует использовать коммутаторы? Концентраторы? Маршрутизаторы?

Нет универсального ответа на этот вопрос. Простейший ответ – основывайте выбор ваших аппаратных средств в зависимости от требований вашего приложения. Сетевая система управления требует высокую производительность и малое оборотное время. Устройства, такие как коммутаторы, предоставляют полную пропускную способность сети для одной клиентской станции. С другой стороны, все устройства, подключенные к концентратору конкурируют в сети, что уменьшает доступную пропускную способность. Маршрутизаторы выполняют совершенно другую функцию. Маршрутизаторы главным образом служат в качестве магистрали, объединяя все сети в организацию сетей.

Использование концентраторов не является рекомендуемым решением. Использование концентраторов рекомендуется для приложений управления с высокой производительностью, а маршрутизаторов для подключения к корпоративной сетевой инфраструктуре. Однако, существует значительно больше факторов, которые должны быть рассмотрены, перед тем как сделать окончательный выбор аппаратных средств. Для помощи в принятии решений по данным вопросам, смотрите “Руководство пользователя по установке и планированию сети EtherNet/IP” (EtherNet/IP Media Planning and Installation Manual).

Как мне настроить IP-адрес? Подсеть? Шлюз?

Rockwell Automation понимает, что вопросы конфигурирования модулей являются важными для наших клиентов. Мы стараемся предоставить простые процедуры по настройке или замене продуктов и всегда стараемся сделать эти процедуры еще проще. На данный момент, существует три возможных метода, которые могут быть использованы для настройки устройств EtherNet/IP производства Rockwell Automation:

    • Если продукт расположен в системном блоке ControlLogix, вы можете подключиться к модулю используя соединение RSLinx на задней панели и изменять параметры конфигурации модуля (например, подключение DF1 к процессору ControlLogix через заднюю панель к модулю 1756-ENBT).
    • Все модули EtherNet/IP производства Rockwell Automation поставляются с активированным протоколом начальной загрузки (BOOTP). Добавьте MAC ID модуля в имеющийся сервер BOOTP и при включении модуля, он отправит свой MAC ID и примет соответствующий IP-адрес, отправленный сервером BOOTP. Протокол динамического конфигурирования узла (DHCP) также предоставляет стационарный IP-адрес подобно BOOTP.

      Важно: В этих условиях, модуль должен поддерживать один IP-адрес все время. Так как основное назначение DHCP – это постоянное предоставление IP-адресов, используя протокол DHCP, существует опасность передачи различных IP-адресов на один модуль и потери соединения с этим модулем.
    • Rockwell Automation предоставляет программное средство, которое позволяет пользователю подключаться к сети EtherNet/IP, осуществлять поиск новых устройств в сети, а также назначать и резервировать IP-адреса для этих новых модулей. Этот пакет программ имеется на CD-диске RSLogix 5000.

Для дополнительной информации по конфигурированию модуля, смотрите руководство пользователя этого модуля.

Какие программные средства необходимы мне для настройки сети EtherNet/IP I/O?

Процедура настройки для сетевой системы EtherNet/IP схожа с настройкой ControlNet. В обеих конфигурациях, модуль EtherNet/IP настраивается с помощью RSLogix 5000 как локальный сетевой мост к контроллеру. Для данного локального соединения может быть добавлено любое количество удаленных адаптеров EtherNet/IP.

Основным различием в конфигурировании ControlNet и EtherNet/IP является то, что вы не планируете график доставки данных при конфигурировании EtherNet/IP. Это исключает необходимость использовать программное обеспечение RSNetWorx для продуктов EtherNet/IP. Для продуктов EtherNet/IP все сетевое конфигурирование и конфигурирование управления может быть выполнено, используя программное обеспечение RSLogix 5000 и RSLinx.

Каковы различия между EtherNet/IP и OPC?

OPC – это стандартный коммуникационный интерфейс, который предназначен для обеспечения лучшей связи и взаимодействия между бизнес-системами, системами управления и устройствами. Существует некоторое сходство между OPC и EtherNet/IP:

    • Улучшенная функциональная совместимость “устройство-устройство” посредством предоставления общих и открыто управляемых спецификаций поставщика.
    • Использование прикладных программных пакетов TCP/IP Ethernet.
    • Предоставление стандарта для общего интерфейса устройств.

Основным различием между OPC и EtherNet/IP является уровень поддержки доставки данных, предоставляемый OPC в сравнении с EtherNet/IP. OPC не предусматривает никаких описаний относительно того, как выполнено или поддерживается соединение между двумя устройствами. OPC является лишь обычным средством соединения между двумя или большим количеством устройств и не предоставляет каких либо спецификаций интеграции систем. С другой стороны, EtherNet/IP конкретно определяет и управляет процедурами доставки данных. EtherNet/IP также предусматривает различные типы механизмов доставки данных для одновременного управления как информационными данными, так и данными ввода/вывода с жестким временным режимом. По этой причине, OPC нашел свое основное промышленное применение в приложениях HMI/SCADA, которые не требуют доставки данных с жестким временным режимом.

Какие типы обмена данными ввода/вывода поддерживает технология EtherNet/IP?

EtherNet/IP придерживается модели данных Поставщик/Потребитель (Producer/Consumer), которая предоставляет следующие преимущества перед традиционными моделями Клиент/Сервер (Client/Server) и Источник/Место назначения (Source/Destination):

    • Разнообразные узлы могут “потреблять” одни и те же данные от одного “производителя”
    • Узлы могут быть синхронизированы
    • Оптимизация пропускной способности для лучшей производительности
    • Протокол легко управляет данными по сбору, конфигурированию и управлению через единую сеть
    • Для управления сетью не требуется ведущего устройства
    • Поддерживает следующие типы обмена данными ввода/вывода: опросный (Polled), циклический (Cyclic), групповой (Multicast) и обмен данными по изменению состояния (Change of State).

Модель Поставщик/Потребитель (Producer/Consumer) является службой не зависимой от линии связи, и поддерживает явный и неявный обмен информационными сообщениями ввода/вывода одновременно по единой шине.

Что должны делать сторонние компании для установки связи с клиентами EtherNet/IP Rockwell Automation, EtherNet/IP SLC 5/05, или процессорами ControlLogix?

Rockwell Automation предоставляет web-сайт объединяющий все средства для содействия сторонним производителям в интеграции с Logix: http://www.rockwellautomation.com/enabled/.

Существуют две элемента необходимых для обмена данными между продуктами EtherNet/IP сторонних производителей и процессорами Rockwell Automation. О первом упоминалось в предыдущем вопросе относительно добавления протокола CIP в пакете TCP/IP. Средства для добавления протокола CIP (или для обеспечения EtherNet/IP-совместимости продуктов) могут быть загружены с электронной страницы ODVA. Второй требуемый элемент – это возможность производить чтение/запись электронных информационных блоков Logix или PLC-5/SLC. Эта процедура может быть найдена в «Справочном руководстве по доступу к данным Logix5000» (Logix5000 Data Access Reference Manual). Отдельный раздел в данном руководстве посвящен обмену данных для наших продуктов PLC и SLC.
