Описание

Серия PX-400. Подавление фона

Не зависит от цвета продукта, может определять от самого темного черного до самого светлого белого. Не подвержен влиянию фоновых помех, не подвержен влиянию угла продукта, сильный эффект подавления фона.

Сильный эффект подавления фона, не подвержен влиянию фона

Даже если фон представляет собой светлый объект с сильной отражающей способностью, возможно стабильное обнаружение

Не зависит от цвета объекта, простое и стабильное обнаружение

На том же расстоянии он может легко идентифицировать объекты любого цвета с превосходной производительностью

Высокая скорость и высокая производительность используются все шире

Высокая скорость отклика менее 1 мс, превосходные скоростные характеристики

PX-450MP Инфракрасный тип 20мм~400мм PNP
PX-450MN Инфракрасный тип 20мм~400мм NPN
PX-442P Стандарт 20мм~300мм PNP
PX-442N Стандарт 20мм~300мм NPN
PX-441P Тип малого пятна 5мм~100мм PNP
PX-441N Тип малого пятна 5мм~100мм NPN

тип			Отражающий
			Тип малого пятна	Стандарт	Инфракрасный тип
модель		NPN	PX-441N	PX-442N	PX-450MN
		PNP	PX-441P	PX-442P	PX-450MP
Диапазон установки расстояния			20мм~100мм	20мм~300мм	50мм~400мм
Расстояние обнаружения			5мм~100мм	20мм~300мм	20мм~400мм
Гистерезис			Менее 2% от рабочего расстояния (белая матовая тестовая карта)	Менее 5% от рабочего расстояния (белая матовая тестовая карта)	Менее 5% от рабочего расстояния (белая матовая тестовая карта)
Диаметр пятна			Около Φ2мм (на расстоянии 70мм)	Около Φ24мм (на расстоянии 300мм)	-
Повторяемость			Вдоль оси обнаружения: менее 1 мм
Напряжение питания			12 В постоянного тока~24 В постоянного тока±10%
Потребление тока			17 мА или меньше		25 мА или меньше
Электрические параметры	Максимальный ток нагрузки		100мА
	Максимальное приложенное напряжение		30 В постоянного тока
	Остаточное напряжение		Менее 1 В
	Выходное действие		Переключаемый нормально открытый или нормально закрытый
	Защита		Защита от короткого замыкания/Защита от обратного подключения/Защита от перегрузки по току/Защита от перенапряжения
Температура окружающей среды			-20~+50℃
Уровень защиты			IP67
Время реакции			Менее 1 мс
Индикатор состояния			Зеленый: выход выключен; Красный: выход включен
кабель			2м

Серия PK-L. Многоцелевое применение на средних и больших расстояниях

Датчики отражательного, сквозного луча и ретроэмиссионного типа имеют большие расстояния обнаружения и излучают красные светодиоды.
Максимальное расстояние обнаружения сквозного луча может достигать более 15 м, а светодиод с высокой степенью градации серого обеспечивает обнаружение на большом расстоянии и прост в настройке и отладке.

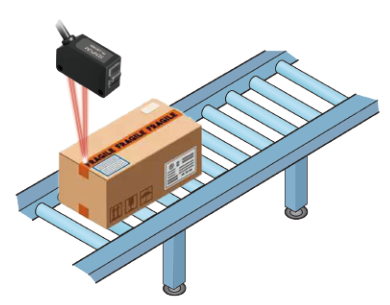

Специально разработанная оптическая система для легкого и стабильного обнаружения

Оптическая система специально разработана для легкого и стабильного обнаружения объектов в указанном диапазоне.

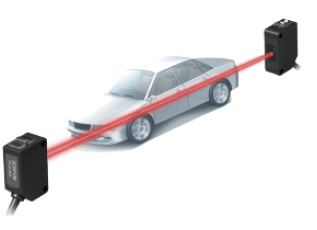

Широко используется в автомобильной сфере

модель	PK-LB100N/ PK-LB100P	PK-LB100CN/ PK-LB100CP	PK-LC030N/ PK-LC030P	PK-LC030CN/ PK-LC030CP	PK-LR300N/ PK-LR300P	PK-LR300CN/ PK-LR300CP	PK-LD10MN/ PK-LD10MP	PK-LD10MCN/ PK-LD10MCP	PK-LD15MN/ PK-LD15MP	PL-LD15MCN/ PL-LD15MCP
тип	Светоотра- жающий дальнего действия	Тип светоотра- жающего соединителя дальнего действия	Светоотра- жающий тип BGS	Тип светоотра- жающего соединителя BGS	Светоотра- жающий	Тип светоотра- жающего разъема	Тип сквозного луча	Тип соединителя сквозного луча	Тип сквозного луча	Тип соединителя сквозного луча
Тип вывода	NPN/PNP
Расстояние обнаружения	1м		30-300мм		3м		10м		15м
Размер пятна	1м около Φ75		90мм около Φ8		—		—		25м: около Φ1800
Объект, который необходимо обнаружить	Непрозрачные объекты размером более Φ15 мм
источник света	Красный светодиод 660 нм				Красный светодиод 620 нм
Напряжение питания	DC12~24V±10% пульсация (pp) менее 10% (10-30V)
Управляющий выход	Открытый коллектор NPN или PNP: до 100 мА (30 В)
Потребление тока	<20мА				<30мА		Передатчик 15 мА или менее: <15 мА Приемник 15 мА или менее: <15 мА
Время реакции	1мс
Регулировка чувствительности	Настройка отверткой; однооборотный потенциометр				Настройка отверткой; потенциометр на 5 оборотов		Настройка отверткой; однооборотный потенциометр
Индикаторные лампы	Индикация действия: оранжевый светодиод; индикатор питания, стабильности; зеленый светодиод
Защита цепи	С защитой от короткого замыкания, защитой от обратной полярности питания, защитой от обратной полярности выхода
Уровень защиты	МЭК IP67
Окружающий свет	Лампа накаливания: максимум 3000 люкс; Дневной свет: максимум 10000 люкс
Температура окружающей среды	Эксплуатация: -25℃~+55℃ (без замерзания, без конденсации) Хранение: -40℃~+70℃ (без замерзания, без конденсации)
Относительная влажность	от 35 до +85%, без конденсации
Устойчивость к вибрации	Длительность: 10-55 Гц, комплексная амплитуда 1,5 мм, направления X.YZ, 2H
Ударопрочность	500м/с²X.YZ направления 3 раза
Связь	Стандартная длина провода 2м	Разъем M8-4Pin	Стандартная длина провода 2м	Разъем M8-4Pin	Стандартная длина провода 2м	Разъем M8-4Pin	Стандартная длина провода 2м	Разъем M8-4Pin	Стандартная длина провода 2м	Разъем M8-4Pin
Материал	Корпус: PBT; Линза: Оптический PMMA

Серия PH2-T. Фотоэлектрический датчик прозрачного обнаружения

Оба типа датчиков — отражающие и световозвращающие — способны обнаруживать прозрачные объекты. Даже особые формы могут быть стабильно обнаружены.

Не зависит от формы обнаруживаемого объекта, тип инфракрасного отражения, простое и стабильное обнаружение деформируемых прозрачных объектов
Высококачественный светодиодный источник света, легко настраивается и отлаживается, высокоскоростное обнаружение прозрачных объектов за 0,5 мс, даже деформируемые объекты могут быть легко обнаружены.
Нет слепых зон, высокоскоростное обнаружение используется более широко. Улучшенный тип прозрачного обнаружения не имеет слепых зон в области датчика и очень подходит для прозрачных объектов с различными формами, размерами и контурами на конвейерной ленте
Широко используется в медицине

модель	PH2-TR200GN/ PH2-TR200GP	PH2-TR200SN/ PH2-TR200SP
тип	Светоотражающий стандартный тип	Улучшенная светоотражающая способность
Тип вывода	NPN/PNP
Расстояние обнаружения	0,01~2 м	0~2м
Объект, который необходимо обнаружить	Непрозрачные и прозрачные объекты
источник света	Красный светодиод
Расстояние гистерезиса	До 20% расстояния обнаружения
Напряжение питания	12–24 В постоянного тока ±10%, пульсация напряжения (PP): максимум 10%
Управляющий выход	NPN или PNP: до 100 мА (40 В), остаточное напряжение: до 1 В
Потребление тока	20 мА макс.
Время реакции	0,5 мс
Регулировка чувствительности	Настройки кнопок
Тип вывода	СВЕТ-ВКЛ/ТЕМНО-ВКЛ
Индикаторные лампы	Выход и питание: красный светодиод; стабильная работа: зеленый светодиод
Защита цепи	Защита от обратного тока, защита от перегрузки по току, защита от перенапряжения
Уровень защиты	IP66
Окружающий свет	Лампа накаливания: максимум 5000 люкс; Дневной свет: максимум 20000 люкс
Температура окружающей среды	-20 до +55°C, без конденсации
Относительная влажность	от 35 до +85%, без конденсации
оболочка	АБС
длина	2м
масса	Около 21 г

Серия PM-T. Цилиндрические фотодатчики

Стандартная цилиндрическая резьба, высококачественный металлический материал с превосходной ударопрочностью.

Монтаж резьбы М12, простая и удобная установка, определение наличия упаковочной коробки на сборочной линии
Металлический корпус обладает превосходной ударопрочностью и позволяет обнаружить наличие печатных плат

модель	PM-T1210N/ PM-T1210P	PM-T1220N/ PM-T1220P	PM-T1230N/ PM-T1230P	PM-T1205MN/ PM-T1205MP	PM-T1810N/ PM-T1810P	PM-T1840N/ PM-T1840N	PM-T18100RN/ PM-T18100RP	PM-T1815MN/ PM-T1815MP
тип	Отражающий			Тип сквозного луча	Стандарт отражения		Светоотража- ющий стандарт	Стрельба на дальние дистанции
Тип вывода	NPN/PNP	NPN/PNP	NPN/PNP	NPN/PNP	NPN/PNP	NPN/PNP	NPN/PNP	NPN/PNP
Расстояние обнаружения	10~100мм	20~200мм	30~300мм	5м	110мм	400мм	0,05~1м	15м
Объект, который необходимо обнаружить	-				Непрозрачные и прозрачные объекты		Непрозрачные объекты	Непрозрачные объекты
источник света	Невидимый инфракрасный свет (880 нм)				Инфракрасный свет		Красный светодиод	Инфракрасный свет
Стандартный тестовый объект (мм)	-				-		45мм	15мм
Напряжение питания	10–30 В постоянного тока ±10%, пульсация напряжения (PP): максимум 10%
Управляющий выход	NPN нормально открытый			-	Открытый коллектор NPN или PNP: до 100 мА (30 В)
Потребление тока	200мА				30 мА макс.			40 мА макс.
Время реакции	＜5мс				0,5 мс
Регулировка чувствительности	Настройка отверткой; однооборотный потенциометр
Тип вывода	-				СВЕТ-ВКЛ/ТЕМНО-ВКЛ
Индикаторные лампы	-				Выход и питание: оранжевый светодиод; стабильная работа: зеленый светодиод
Защита цепи	Защита от обратного тока, защита от перегрузки по току, защита от перенапряжения
Уровень защиты	IP66				IP67
Окружающий свет	-				Лампа накаливания: максимум 3000 люкс; Дневной свет: максимум 10000 люкс
Температура окружающей среды	от 0 до +55°C, без конденсации				-20 до +55°C, без конденсации
Относительная влажность	от 35 до +85%, без конденсации
Ударопрочность	-				Около 1000 м/с² (100G), направление X/Y/Z
Устойчивость к вибрации	-				10~55 Гц амплитуда 1,5 мм, два часа в направлении X/Y/Z
Материал	Никелированная медь				Корпус: ABS; Передняя панель и линзы: PMMA
масса	-				Около 65 г			Около 120 г

Серия PQ-100. Фотоэлектрический датчик уровня жидкости

Прозрачная трубка закреплена снаружи для высокочувствительного определения положения жидкости.

Можно выбрать высокую и низкую чувствительность, режим высокой чувствительности более точный
Индикаторные лампы хорошо видны и их легче наблюдать

модель	PQ-100N/ PQ-100P
тип	Уровень жидкости
Тип вывода	NPN/PNP
Применимый	Прозрачный катетер с наружным диаметром 6-13 мм (толщина 1 мм) FEP (фторкаучук) или материал с эквивалентной прозрачностью
Стандартный объект обнаружения	Жидкость в катетере (в некоторых случаях высокая вязкость или мутность жидкости может не определяться)
Источник света (максимальная длина волны)	Инфракрасный диод (940 нм)
Напряжение питания	12–24 В постоянного тока ±10%, пульсация напряжения (PP): максимум 5%
Индикатор действия	Загорается при попадании света (красный)
источник света	Красный лазер 655 нм
Управляющий выход	NPN: Максимум 100 мА (5-24 В) Остаточное напряжение: Максимум 0,8 В;
Уровень защиты	IP67
Окружающий свет	Лампа накаливания: Максимум: 3000 люкс; Солнечный свет: Максимум 3000 люкс
Температура окружающей среды	от -10 до +55°C, без конденсации
Относительная влажность	от 35 до +85%, без конденсации
Материал	Поликарбонат
Длина кабеля	1м
масса	Около 55 г
приложение	2 концевых ремня, 2 противоскользящие трубки, инструкция по эксплуатации

Серия SE-170, SE2-25, SE2-45, SE-400. Фотоэлектрический датчик с малыми щелями

Монтаж пазового типа, удобный и простой в использовании. Выберите необходимую ширину и размер слота.

соответствуют основным приложениям, обеспечивая высокую скорость отклика 1 мс и лучшую производительность
Индикатор состояния хорошо виден. Индикатор состояния хорошо виден, и вы можете выбрать, включать ли его, когда свет попадает внутрь, или включать, когда свет блокируется
Высокая скорость и высокая производительность используются все шире, обнаружение исходного положения поворотного стола

Документы

Photoelectric Sensors Selection 1,3 мб
